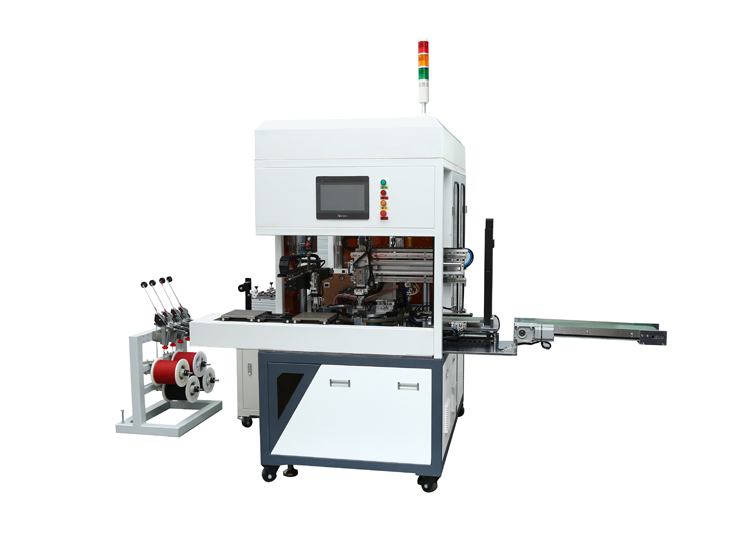

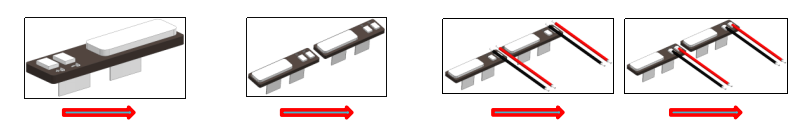

本設備為芯線處理焊接自動機,主要通過機構實現PCB板供料、線材一體處理(送線、裁切、剝線、沾錫)、自動裝線、HOTBAR機焊接、產品收集等系列功能。
本設備為芯線處理焊接自動機,主要通過機構實現PCB板供料、線材一體處理(送線、裁切、剝線、沾錫)、自動裝線、HOTBAR機焊接、產品收集等系列功能。
設備參數:
設備使用電源:220V AM
主要組成機構:加工件、SMC氣缸、HIWIN導軌、MISUMI標準件
環境級別達到100萬級;
設備操作控制為:人機界面控制
氣壓范圍:0.5-0.8MPa
設備尺寸:1300*1100*1700mm
機臺固定方式:機臺由腳杯支撐固定,通過腳輪來移動
產能:UPH: 6s/2個,實際生產良率可達到99%以上。
